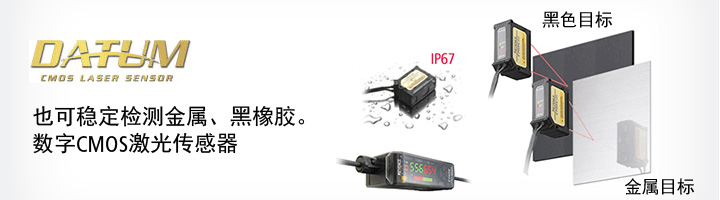

GV 系列 數字CMOS激光傳感器
型號： GV 系列
品牌： 日本基恩士KEYENCE
產品描述
GV 系列 “GV 系列”可以根據工件設置最優的激光發射時間、功率以及增益。任何顏色的目標都能可靠地檢測到。 DATUM（背景、基準面）設定時，可以準確檢測工件。 這種模式無視連續的變化，只檢測急劇變化，根據距離的變化量檢測，因此不受工件移動速度的影響。 范圍、線性區域光束擴大了傳感器的應用范圍 型號 GV-H45 GV-H45L GV-H130 GV-H130L GV-H450 GV-H450L GV-H1000 GV-H1000L 類型 短距離型 中距離型 長距離型 超長距離型 光源 可見半導體激光, 波長: 655 nm 激光分類 FDA (CDRH) 2 類 (560 μW) 1 類*3 (220 μW) 2 類 (560 μW) 1 類*3 (220 μW) 2 類 (560 μW) 1 類*3 (220 μW) 2 類 (560 μW) 1 類*3 (220 μW) IEC 60825-1 1 類 (220 μW) 1 類 (220 μW) 1 類 (220 μW) 1 類 (220 μW) 激光等級 JIS C6802 檢測距離 20 至 45 mm 55 至 130 mm 160 至 450 mm 200 至 1,000 mm 顯示可能范圍 259 至 -34 768 至 -98 295 至 -50 810 至 -175 標準檢測偏差 0.5 mm 1 mm 3 mm 20 mm (檢測距離 光點直徑 約 ?0.1 mm 約 ?0.3 mm 約 ?0.8 mm 約 ?1.8 mm 工作狀態指示燈 控制輸出: 紅色 LED/激光輻射放射指示燈：綠色 LED/單點指示燈：綠色 LED 環境抗耐性 外殼防護級 IP67 環境耐性 工作環境亮度 白熾燈 10000?x 5000?x 10000?x 5000?x 2500?x 5000?x 2500?x 日光 20000?x 10000?x 20000?x 10000?x 5000?x 10,000 ?x*4 5000?x *5 環境抗耐性 環境溫度 -10 至 +50 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 各軸 2 個小時 材料 罩殼材料：PBT; 顯示屏: 多芳基化合物；金屬: SUS304；鏡頭蓋: 玻璃; 電纜: PVC 重量 約 120 g*2 約 130 g*2 約 190 g*2 約 210 g*2 *1 與檢測距離相關的放大器顯示值的一般指導(當距離顯示模式設定為正常時)。 型號 GV-21 GV-22 GV-21P GV-22P 類型 放大器單元 主機 放大器單元 分機 放大器單元 主機 放大器單元 分機 功率消耗 正常 最大 2,200 mW (30 V 時，最大 73.3 mA) 環保 - 條形 最大 1,700 mW (30 V 時，最大 56.7 mA) 環保 - 全部 最大 1,600 mW (30 V 時，最大 53.3 mA) 顯示指示燈 兩個 7 段顯示器 (當前值: 3 位紅色 LED 指示燈，預設值: 3 位綠色 LED 指示燈) + 雙色 13 級條形 LED (紅色、綠色) 工作狀態指示燈 控制輸出: 紅色 LED x 2 頻道顯示: 綠色 LED x 2 激光輻射放射指示燈：綠色 LED 其它: 綠色 LED x 2/紅色 LED x 3 輸出型 NPN PNP 控制輸出 NPN 集電極開路 x 2 ch、最大 40V 直流/最大 100 mA、殘余電壓最大 1 V PNP 集電極開路 x 2 ch、最大 30V 直流/最大 100 mA、殘余電壓最大 1 V 控制輸入 放射停止輸入、通道切換輸入、偏移輸入、計時輸入，每個輸入的響應時間：20 ms 響應時間 1.5/3/10/20/50 ms 額定 電源電壓 10 至 30 VDC、包括紋波 (P-P) 10 %*1 環境抗耐性 環境溫度 -10 至 +55 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 各軸 2 個小時 材料 罩殼材料、顯示屏蓋: 聚碳酸酯; 觸鍵: 聚甲醛; 電纜: PVC 重量 約 110 g *1 如果裝有擴展單元，則供電電壓必須為 11 至 30 VDC。數字CMOS激光傳感器
特性
穩定檢測
世界創新性的 DATUM
其它方便的模式
GV系列激光傳感器應用
Part 1040.10
(放大器顯示器 )
(250 至 0)*1)
(750 至 0)*1)
(290 至 0)*1)
(800 至 0)*1)
200 至 800 mm 至)
30 mm (檢測距離
800 至 1,000 mm 至)
(檢測距離 45 mm)
(檢測距離 130 mm)
(檢測距離 450 mm)
(檢測距離 1,000 mm)
*2 包含 2 m 連接器電纜 (對于 GV-H1000、是 3 m 電纜)
*3 FDA (CDRH) 的激光分類是基于 IEC 60825-1 并根據 Laser Notice No.50 的要求而實施的。
*4 對于 GV-H1000 (響應時間設置為 10 ms 或更快時)，是白熾燈: 5,000 lux，日光: 3,000 lux
*5 對于 GV-H1000L (響應時間設置為10 ms 或更快時)，是白熾燈: 2,500 lux，日光: 1,500 lux
