IL 系列 CMOS激光位移傳感器
型號： IL 系列
品牌： 日本基恩士KEYENCE
產品描述
IL 系列 檢查車門的平整度 加壓工序的厚度判斷 檢查電路上部件的高度 檢查處方藥瓶蓋的高度 IL 系列是高度穩定的傳感器，實現了低成本和高性能?？芍貜?fù)性達到 1 μm。從黑色橡膠到金屬表面，幾乎任何目標物均可實現穩定測量。 IL 系列在其產品陣容中有多種傳感頭，因此可檢測從最近距離 20 mm 到最遠距離 1m 的部件。 此外，由于 IL 系列具有感應功能，即使成一定角度安裝，也可檢測部件。 IL 可以與幾乎所有 PLC 進行通信，并可以發送各種信息。例如，測量數據、OK/NG（通過/失?。┬盘枖?shù)據、錯誤狀態數據等（無需編程）。 型號 IL-S025 IL-S065 基準距離 25 mm 65 mm 測量距離 20 到 30 mm 55 到 75 mm 光源 類型 紅色半導體激光 波長: 655 nm (可見光) 激光分類 2 類激光產品 (FDA (CDRH) Part1040.10)*1 輸出 560 μW 亮點范圍(基準距離時) 約 25×1200 μm 約 55×1700 μm 線性度 ±0.075% F.S.(20 到 25mm)*2*3 ±0.05% F.S.(55 到 65mm)*2*3 重復精度 1 μm*4 2 μm*4 采樣周期 0.33/1/2/5 ms(4 級可變) 動作指示燈 激光發射警告明燈: 綠色 LED、模擬有效距離指示燈: 橙色 LED、基準距離指示燈: 紅色/綠色 LED 溫度特征 0.03% F.S./°C*3 0.02% F.S./°C*3 環境抗耐性 外殼防護級 IP67 污染等級 3 環境光照 白熾燈：10,000lux*5 環境溫度 -10 至 +50 °C (無凝結，無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材質 機身外殼：PBT、金屬部分：SUS304、襯墊：NBR、鏡頭蓋：玻璃、纜線：PVC 重量 約 60 g 約 75 g *1 FDA (CDRH) 的激光分類是基于 IEC60825-1 并根據 Laser Notice No.50 的要求而實施的。 型號 IL-030 IL-065 IL-100 IL-300 IL-600 基準距離 30 mm 65 mm 100 mm 300 mm 600 mm 測量距離 20 到 45 mm 55 到 105 mm 75 到 130 mm 160 到 450 mm 200 到 1000 mm 光源 類型 紅色半導體激光 波長: 655 nm (可見光) 激光分類 1 類激光產品 (FDA (CDRH) Part1040.10)*1 2 類激光產品 (FDA (CDRH) Part1040.10)*1 輸出 220 μW 560 μW 亮點范圍(基準距離時) 約 200 × 750 μm 約 550 × 1750 μm 約 400 × 1350 μm 約 ?0.5 mm 約 ?1.6 mm 線性度 ±0.1% F.S.(25 到 35 mm)*2*3 ±0.1% F.S.(55 到 75 mm)*2*3 ±0.15% F.S.(80 到 120 mm)*2*3 ±0.25% F.S.(160 到 440 mm)*2*3 ±0.25% F.S.(200 到 600 mm)*2*3 重復精度 1 μm*4 2 μm*4 4 μm*4 30 μm*4 50 μm*4 采樣周期 0.33/1/2/5 ms (4 級可變) 動作指示燈 激光發射警告明燈: 綠色 LED、模擬有效距離指示燈: 橙色 LED、基準距離指示燈: 紅色/綠色 LED 溫度特征 0.05% F.S./°C*3 0.06% F.S./°C*3 0.08% F.S./°C*3 環境抗耐性 外殼防護級 IP67 污染等級 3 環境光照 白熾燈：5,000 lux*5 白熾燈：7,500 lux*5 白熾燈：5,000 lux*5 環境溫度 -10 至 +50 °C (無凝結，無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材質 機身外殼：PBT、金屬部分：SUS304、襯墊：NBR、鏡頭蓋：玻璃、纜線：PVC 重量 約 60 g 約 75 g 約 135 g *1 FDA (CDRH) 的激光分類是基于 IEC60825-1 并根據 Laser Notice No.50 的要求而實施的。 型號 IL-1000 IL-1500 IL-1050 IL-1550 類型 DIN 導軌安裝 面板安裝 DIN 導軌安裝 面板安裝 主模組/擴展單元 主模組 擴展單元 顯示 最小顯示單位 IL-S025/IL-030: 1 μm、IL-S065/IL-065/IL-100: 2 μm、IL-300: 10 μm、IL-600: 50 μm 顯示范圍 IL-S025/IL-030/IL-065/IL-100 : ±99.999 mm 到 ±99 mm(可選擇 4 個等級) 顯示頻率 約 10 回/秒 模擬電壓輸出 ±5V、1-5V、0-5V 輸出阻抗 100 ?*1 無 模擬電流輸出 4-20 mA 最大負荷電阻 350 ?*1 控制輸入 存儲切換輸入 無電壓輸入*2 零位移輸入 發射停止輸入 定時輸入 復位輸入 控制輸出 判斷輸出 集電極開路輸出 (NPN、PNP 可切換、N.O./N.C. 可切換)*3 報警輸出 集電極開路輸出 (NPN、PNP可切換、N.C.)*3 電源 電源電壓 10 到 30 VDC、紋波(P-P)： 包含10%、Class2 或 LPS*4*5 由主模組供給*4 消耗功率 2300mW 以下(30V時、77mA以下) 2500mW 以下(30V 時、84mA 以下) 2000mW 以下(30V 時、67mA 以下) 2200mW 以下(30V 時、74mA 以下) 環境抗耐性 污染等級 2 環境溫度 -10 至 +50 °C (無凝結，無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材質 機身外殼/前面板: 聚碳酸酯、鍵表面: 聚縮醛、纜線：PVC 重量 約 150 g (包括附件) 約 170 g (包括附件) 約 140 g (包括附件) 約 160 g (包括附件) *1 ±5V、1-5V、0-5V、4-20mA 中任意選擇一種使用。CMOS激光位移傳感器
品應用
特性

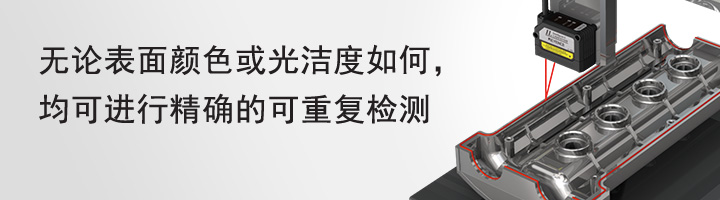

可重復檢測
可檢測距離為 1 m 的部件
可通過 Ethernet、Profibus 等進行通信
2 類激光產品 (IEC 60825-1)
±0.1% F.S.(20 到 30mm)*2*3
±0.075% F.S.(55 到 75mm)*2*3
*2 是測量 KEYENCE 標準目標物(白色擴散物體)的數據。
*3 每個型號的 F.S.如下：IL-S025 : ±5mm IL-S065 : ±10mm
*4 是在基準距離，采樣周期 1 ms，平均次數 128 次時測量 KEYENCE 標準目標物(白色擴散物體)的數據。IL-300/IL-600 的采樣周期 2 ms。
*5 是設定采樣周期為 2 ms 或 5 ms 時的數據。
1 類激光產品 (IEC 60825-1)
2 類激光產品 (IEC 60825-1)
±0.5% F.S.(200 到 1000 mm)*2*3
*2 是測量 KEYENCE 標準目標物(白色擴散物體)的數據。
*3 每個型號的 F.S.如下：IL-030：±5mm IL-065：±10mm IL-100：±20mm IL-300：±140mm IL-600：±400mm
*4 是在基準距離，采樣周期 1 ms，平均次數 128 次時測量 KEYENCE 標準目標物(白色擴散物體)的數據。IL-300/IL-600 的采樣周期 2 ms。
*5 是設定采樣周期為 2 ms 或 5 ms 時的數據。
IL-300/IL-600: ±999.99 mm 到 ±999 mm(可選擇 3 個等級)
*2 外部輸入線 4 根中任意分配輸入地使用。
*3 NPN 集電極開路輸出額定值，最大為 50mA/ch (增設擴展單元時為 20mA/ch) 30V 以下 殘留電壓 1V 以下(包括主模組增設 6 臺以上時為 1.5V 以下)
PNP 集電極開路輸出額定值，最大為 50mA/ch (增設擴展單元時為 20mA/ch) 電源電壓以下 殘留電壓 2V 以下(包括主模組增設 6 臺以上時為 2.5V 以下)
*4 增設 6 臺以上時電源電壓請使用 20 到 30 V。
*5 對于額定 2.5A 或以下的過電流保護裝置，要使用 Class 2 或 LPS 電源。
