測量?jī)x/測量傳感器>>激光位移傳感器(1D)
LK-G5000 系列 超高速/高精度CMOS激光位移傳感器
型號： LK-G5000 系列
品牌： 日本基恩士KEYENCE
產品描述
LK-G5000 系列 測量媒介的段差 測量薄膜的厚度 測量相機模塊的行程 測量盤式制動器的擺動 可根據工件自動調整為最佳受光量，成功削減了現場的調整工時。 感測頭產品陣容多達20種以上，可應對所有測量狀況。 配備各目標物專用測量算法。 型號 LK-H025 LK-H027 LK-H055 LK-H057 LK-H020 LK-H022 LK-H050 LK-H052 安裝模式 漫反射型 參考距離 20mm 50 mm 20mm 50 mm 測量范圍 ±3 mm*1 ±10 mm*1 ±3 mm*1 ±10 mm*1 光源 類型 紅色半導體激光 波長 655nm 激光等級 (JIS C6802) 3A 類 2 類 3A 類 2 類 3A 類 2 類 3A 類 2 類 輸出 4.8mW 0.95mW 4.8mW 0.95mW 4.8mW 0.95mW 4.8mW 0.95mW 光點直徑 (在參考距離時) 25 μm × 1，400 μm 50 μm × 2，000 μm ?25 μm ?50 μm 線性度 ±0.02% F.S. (F.S.=6 mm)*2 ±0.02% F.S. (F.S.=20 mm)*2 ±0.02% F.S. (F.S.=6 mm)*2 ±0.02% F.S. (F.S.=20 mm)*2 重復精度 0.02 μm (0.01 μm)*3 0.025 μm*3 0.02 μm (0.01 μm)*3 0.025 μm*3 采樣周期 2.55/5/10/20/50/100/200/500/1000 μs (可選擇 9 種級別) 溫度特征 0.01% F.S./°C (F.S.=6 mm) 0.01% F.S./°C (F.S.=20 mm) 0.01% F.S./°C (F.S.=6 mm) 0.01% F.S./°C (F.S.=20 mm) 環境抗耐性 外殼防護級 IP67 環境光照 白熾燈/熒光燈：最大 10,000 lux 環境溫度 0 至 +50 °C 0 至 +50 °C*4 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材料 鋁鑄外殼 重量 約 230 g 約 260 g 約 230 g 約 260 g *1 取樣周期在 20 μs 以上時的測量范圍。 型號 LK-H080 LK-H150 LK-H085 LK-H155 LK-H082 LK-H087 LK-H152 LK-H157 安裝模式 漫反射型 漫反射型/鏡面反射型*5 參考距離 80 mm 150 mm 80 mm 150 mm 漫反射型：80 mm 漫反射型：150 mm 測量范圍 ±18 mm*1 ±40 mm*1 ±18 mm*1 ±40 mm*1 漫反射型：±18 mm 漫反射型：±40 mm 光源 類型 紅色半導體激光 波長 655nm 激光等級 (JIS C6802) 3A 類 2 類 輸出 4.8mW 0.95mW 光點直徑 (在參考距離時) ?70 μm ?120 μm 70 μm × 2，500 μm 120 μm × 4，200 μm ?70 μm 70 μm × 2，500 μm ?120 μm 120 μm × 4，200 μm 線性度 ±0.02% F.S. (F.S.=36 mm)*2 ±0.02% F.S. (F.S.=80 mm)*2 ±0.02% F.S. (F.S.=36 mm)*2 ±0.02% F.S. (F.S.=80 mm)*2 ±0.02% F.S.(F.S.=36 mm)*2 ±0.02% F.S.(F.S.=80 mm)*2 重復精度 0.1 μm*3 0.25 μm*3 0.1 μm*3 0.25 μm*3 0.1 μm*3 0.25 μm*3 采樣周期 2.55/5/10/20/50/100/200/500/1000 μs (可選擇 9 種級別) 溫度特征 0.01% F.S./°C (F.S.=36 mm) 0.01% F.S./°C (F.S.=80 mm) 0.01% F.S./°C (F.S.=36 mm) 0.01% F.S./°C (F.S.=80 mm) 0.01% F.S./°C(F.S.=36 mm) 0.01% F.S./°C(F.S.=80 mm) 環境抗耐性 外殼防護級 IP67 環境光照 白熾燈/熒光燈：最大 10,000 lux 白熾燈/熒光燈：最大 5,000 lux 環境溫度 0 至 +50 °C*4 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材料 鋁鑄外殼 重量 約 280 g 約 300 g 約 280 g 約 300 g 約 280 g 約 300 g *1 取樣周期在 20 μs 以上時的測量范圍。 型號 LK-H008 LK-H008W LK-H022K LK-H027K LK-H052K LK-H057K 安裝模式 鏡面反射型 參考距離 8mm 16.1mm 46.3mm 測量范圍 ±0.5 mm*1 ±2.8 mm*1 ±5.2 mm*1 光源 類型 紅色半導體激光 波長 655nm 激光等級 (JIS C6802) 1 類 2 類 輸出 0.3mW 0.95mW 光點直徑 (在參考距離時) ?20 μm 20 μm × 550 μm ?25 μm 25 μm × 1，400 μm ?50 μm 50 μm × 2，000 μm 線性度 ±0.05% F.S.(F.S.=1 mm)*2 ±0.02% F.S.(F.S.=6 mm)*2 ±0.02% F.S.(F.S.=20 mm)*2 重復精度 0.005 μm (0.001 μm)*3 0.02 μm (0.01 μm)*3 0.025 μm*3 采樣周期 2.55/5/10/20/50/100/200/500/1000 μs (可選擇 9 種級別) 溫度特征 0.02% F.S./°C(F.S.=1 mm) 0.01% F.S./°C(F.S.=6 mm) 0.01% F.S./°C(F.S.=20 mm) 環境抗耐性 外殼防護級 IP67 環境光照 白熾燈/熒光燈：最大 10,000 lux 環境溫度 0 至 +50 °C*4 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材料 鋁鑄外殼 重量 約 240 g 約 230 g 約 260 g *1 取樣周期在 20 μs 以上時的測量范圍。 型號 LK-G5001V*1*2 LK-G5001PV*8*2 獨立型 LK-G5001/LK-HD500 LK-G5001P/LK-HD500 類型 主控制器 感測頭兼容性 兼容 感測頭可連接數 2 顯示器 最小顯示器模塊 LK-HD500：0.001 μm 顯示范圍 LK-HD500：±999.999 μm 至 ±9,999.99 mm (7 種設置可選) 顯示周期 LK-HD500：約 10 次/秒 顯示器接口 顯示器端口 可連接顯示器模塊 (LK-HD500) 或 專用觸摸面板 (LK-HD1001) LED 指示器 激光開 終端模塊 模擬電壓輸出 ±10 V 輸出，輸出端阻抗：100 ? 模擬電流輸出 4 至 20 mA，最大負載阻抗：350 ? 模擬輸出數 2 定時 1 輸入 無電壓輸入*3 電壓輸入*3 復位 1 輸入 自動調零 1 輸入 激光控制輸入 無電壓輸入*4 電壓輸入*4 激光遠程輸入 無電壓輸入 告警輸出 NPN 集開極輸出 PNP 集開極輸出 一般比較器輸出 擴展連接器 定時輸入 無電壓輸入 電壓輸入 復位輸入 自動調零輸入 程序切換輸入 二進制選擇輸入 告警輸出 NPN 集開極輸出 PNP 集開極輸出 比較器輸出 二進制輸出 RS-232C 接口 波特率：9,600 至 115,200 bps、數據長度：8 比特、停止長度：1 比特、奇偶性：無/偶/奇 USB 接口 兼容 USB 2.0 高速版*5 以太網接口 100Base-TX/10Base-T*6 EtherNet/IPTM接口 循環通信 (Implicit 信息) 感測頭擴展模塊連接器 可以向一個主控制器連接多達 10 個的感測頭擴展模塊 擴展模塊連接器 可連接 CC-Link 模塊 (LK-CC100) 或 DeviceNetTM 模塊 (LK-DN100) 電源 電源電壓 24 VDC ±10 % 最大電流消耗 裝有 1 個感測頭時為 0.6 A 或更低/裝有 12 個感測頭時為 3.5 A 或更低 環境抗耐性 環境溫度 當連接一個以下的感測頭擴展模塊時：0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 重量 約 600 g *1 NPN 集開極輸出定額：最大 50 mA (最大 40 V)，剩余電壓：最大 0.5 V 型號 LK-HA100 獨立型 類型 感測頭擴展模塊 感測頭兼容性 兼容 感測頭可連接數 1 顯示器接口 LED 指示器 電源、穩定亮起、明亮、暗淡 終端模塊 模擬電壓輸出 ±10 V 輸出，輸出端阻抗：100 ? 模擬電流輸出 4 至 20 mA，最大負載阻抗：350 ? 模擬輸出數 1 感測頭擴展模塊連接器 可以向一個主控制器連接多達 10 個的感測頭擴展模塊 電源 電源電壓 24 VDC ±10 % (由控制器提供) 最大電流消耗 裝有 1 個感測頭時為 0.6 A 或更低/裝有 12 個感測頭時為 3.5 A 或更低 環境抗耐性 環境溫度 當連接一個以下的感測頭擴展模塊時：0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 重量 約 300 g 型號 LK-HD1001 類型 LK-G5000 系列觸摸面板顯示器 顯示器面板 顯示器元件 TFT 彩色 LCD 顯示器顏色 32768 色 像素 寬640×高480像素 顯示面積 寬170.9×高128.2mm 使用壽命(正常溫度和濕度條件下) 約 50000 小時 背光燈 方式 白光LED 壽命 約 50000 小時 輕觸式開關 開關數 每影像 40 × 30 方式 膜電阻矩陣模式 作用力 0.98N 以下 壽命 100 萬次以上 通信功能 僅 LK-G5000 系列具有此功能 構造 面板內置型，僅正面面板具有 IP65f 同級防塵、防水結構 電源 電源電壓 24 VDC ±10% 最大電流消耗 1 A 以下 環境抗耐性 使用環境 無大量塵埃、腐蝕性氣體 環境溫度 0 至 +50 °C 存放環境溫度 -10 至 +60 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結)*1 存放環境濕度 抗震性 10 至 57 Hz、雙振幅 0.3 mm、57 至 500 Hz、2G、X,Y,Z 方向各 3 個小時 重量 約 1,150 g *1 當周圍溫度高于 40 °C 時，應限制在 40 °C 絕對濕度 85 % RH 的狀態 型號 CB-A07 CB-A2 CB-A5 CB-A10 CB-A20 CB-A30 長度 0.7 m 2 m 5 m 10 m 20 m 30 m 重量 約 100 g 約 200 g 約 400 g 約 750 g 約 1,400 g 約 2,000 g 型號 CB-A5E CB-A10E 長度 5 m 10 m 重量 約 400 g 約 750 g 型號 LK-CC100 類型 LK-G5000 系列專用的 CC-Link 通信模塊 網絡連接 支持 CCLink 版 1.10 版 (擴展周期設置: 1 個周期) 2.00 版 (擴展周期設置: 2 個以上周期)*1*2 主模塊 CLPA 認證主模塊 (CC-Link 2.00 版/1.10 版) 基站占用數 1 至 4 通信速度 156kbps、625kbps、2.5Mbps、5Mbps、10Mbps 連接電纜 專用 CC-Link 電纜支持 1.10 版 (三芯配對屏蔽絞線: OP-79426, OP-79427) 最大電纜擴展總長 156kbps…1200m、 625kbps…900m、 2.5Mbps…400m、 5Mbps…160m、 10Mbps…100m 基站類型 遠程裝置站 電源 電源電壓 24 VDC ±10% (由控制器提供) 最大電流消耗 200mA以下 環境抗耐性 環境溫度 當連接一個以下的感測頭擴展模塊時：0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 重量 約 300 g *1 LK-G5000 系列支持 CC-Link 2.00 版的“擴展周期傳輸”和“基站-至-基站電纜長度張弛”。 型號 LK-DN100 類型 LK-G5000 系列專用的 DeviceNet? 通信模塊 網絡連接 主模塊 ODVA 認證主模塊 最大干線長度 粗線: 500 m (傳輸速度 125 kbps)/250 m (250 kbps)/125 m (500 kbps) 通信協議 DeviceNet?*1 兼容 傳輸速度 500 kbps, 250 kbps, 125 kbps 設備類型 普通設備 傳輸媒介 5 條專用電纜 (2 條信號線、2 條電源線、1 條屏蔽線) 通信類型 I/O 通信 (Poll) 顯示報文通信 電源 11 至 25 VDC 電流消耗 最大10 mA (當網絡電源為 24 V 時) 電源 電源電壓 24 VDC ±10% (由控制器提供) 最大電流消耗 200mA以下 環境抗耐性 環境溫度 當連接一個以下的感測頭擴展模塊時：0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 重量 約 300 g *1 DeviceNet? 是 ODVA (Open DeviceNet? Vendor Association) 的注冊商標。超高速/高精度CMOS激光位移傳感器

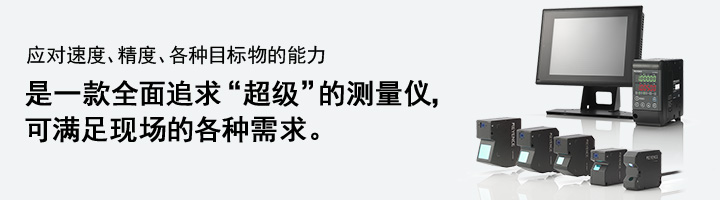

![應對速度、精度、各種目標物的能力 是一款全面追求“超級”的測量?jī)x， 可滿足現場的各種需求。 超高速/高精度CMOS激光位移傳感器 LK-G5000 系列 [下載目錄 ]](/Uploads/image/20180921/1537499804138540.jpg)
產品應用
特性
可穩定測量任何目標物，且無需變更設定
可根據狀況選擇最佳感測頭
特殊目標物也可穩定測量
*2 該值是指 KEYENCE 標準目標物 (僅用于 LK-H008/LK-H008W 的白色漫反射工件或帶有金屬鏡面的工件) 在正常測量模式下的測量值。
*3 該值是指 KEYENCE 標準目標物 (僅用于 LK-H008/LK-H008W 的白色漫反射工件或帶有金屬鏡面的工件) 在測量平均值設為 16384 的參考距離下的測量值。括號內的值 是在測量平均值設為 65536 且取樣周期為 200 μs 時的典型測量值。
*4 當周圍溫度上升至 40 °C 以上時，必須安裝在金屬板上。感測頭 漫反射/鏡面反射
鏡面反射型：76.7 mm
鏡面反射型：147.5 mm
鏡面反射型：-17.6 mm 至 +14.5 mm*1
鏡面反射型：-39.5 mm 至 +24.4 mm*1
*2 該值是指 KEYENCE 標準目標物 (僅用于 LK-H008/LK-H008W 的白色漫反射工件或帶有金屬鏡面的工件) 在正常測量模式下的測量值。
*3 該值是指 KEYENCE 標準目標物 (僅用于 LK-H008/LK-H008W 的白色漫反射工件或帶有金屬鏡面的工件) 在測量平均值設為 16384 的參考距離下的測量值。括號內的值 是在測量平均值設為 65536 且取樣周期為 200 μs 時的典型測量值。
*4 當周圍溫度上升至 40 °C 以上時，必須安裝在金屬板上。
*5 在測量透明或鏡面物體時使用以下深色濾光片：LK-H082/LK-H087：LK-F3，LK-H152/LK-H157：LK-F2感測頭 鏡面反射
*2 該值是指 KEYENCE 標準目標物 (僅用于 LK-H008/LK-H008W 的白色漫反射工件或帶有金屬鏡面的工件) 在正常測量模式下的測量值。
*3 該值是指 KEYENCE 標準目標物 (僅用于 LK-H008/LK-H008W 的白色漫反射工件或帶有金屬鏡面的工件) 在測量平均值設為 16384 的參考距離下的測量值。括號內的值 是在測量平均值設為 65536 且取樣周期為 200 μs 時的典型測量值。
*4 當周圍溫度上升至 40 °C 以上時，必須安裝在金屬板上。主模塊
信息通信 (Explicit 信息) 、UCMM 及Class 3
連接數32
支持Conformance Test Version. CT14*7
當連接兩個以上的感測頭擴展模塊時：0 至 +40 °C
無電壓輸入定額：開電壓 最大1 V，關電流 最大 0.6 mA
*2 LK-G5000 系列的部分內部輸入/輸出電路是一樣的。請注意電纜/外部設備之間的電位差 并不會導致內部相同終端的電位差。 有關詳情，請參考用戶手冊的 "布線注意事項"。
*3 該輸入可應用于所有集成輸出端口。
*4 當連接了 3B 類激光感測頭時，必須使用鍵操作開關作為此終端輸入。僅當鍵操作開關設為開時，才能發射激光。 (選擇一個僅當鍵操作開關設為關時才能取消的鍵。)
當連接了 2/3R 類激光感測頭時，激光在終端打開時開啟，在終端短路時關閉。
*5 當連接了支持 USB 1.1 或 USB 2.0 Full speed 的個人電腦時，數據刷新周期和其它操作可能變慢。
*6 以太網連接僅能與個人電腦或本地連接進行一對一的連接，包括僅進行個人電腦和 LK-G5000 系列模塊的連接。
*7 安裝CC-Link 單元、 DeviceNetTM 單元時、 無法使用EtherNet/IPTM 接口。EtherNet/IPTM 支持最新的控制器。 關于支持時間、 請咨詢最近的辦事處。
*8 PNP 集開極輸出定額：最大 50 mA (最大 30 V)，剩余電壓：最大 0.5 V
電壓輸入定額：最大輸入定額 26.4 V，開電壓 最大 10.2 V，關電流 0.6 mA感測頭擴展模塊
當連接兩個以上的感測頭擴展模塊時：0 至 +40 °CLK-G5000 系列觸摸面板顯示器
感測頭 - 至 - 控制器電纜
感測頭與電纜之間的擴展電纜
CC-Link 模塊
當連接兩個以上的感測頭擴展模塊時：0 至 +40 °C
*2 CC-Link 是 Mitsubishi Electric Corporation 的注冊商標。DeviceNet 模塊
細線: 100 m (各種傳輸速度設置)
當連接兩個以上的感測頭擴展模塊時：0 至 +40 °C
