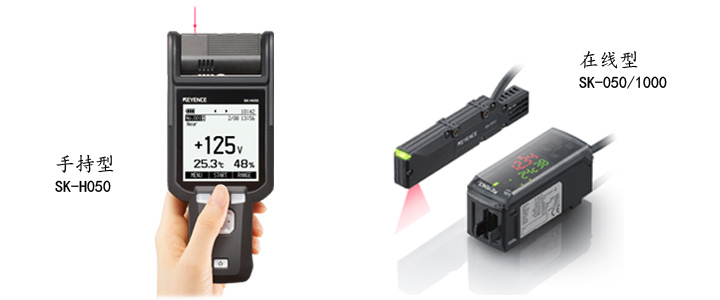

SK 系列 高精度靜電消除傳感器
型號： SK 系列
品牌： 日本基恩士KEYENCE
產品描述
SK 系列 可確認產品不良的原因是否為靜電。此外也可確認靜電消除效果，能確認靜電消除器是否在最佳狀態下動作。 采用了不受距離變化影響的V.S.S方式 采用了旋轉頭，允許彈性的安裝 能夠適用于流水線內的容許度判斷功能 型號 SK-H050 帶電電位測量 測量模式 高精度模式、寬范圍模式 測量距離 高精度模式 25 mm 寬范圍模式 100 mm 測量范圍 高精度模式 ±2 kV 寬范圍模式 ±50 kV 測量精度 高精度模式 ±10 V*1 寬范圍模式 ±100 V*1*2 顯示最小單位 0 至 999V : 1 V、1.00 至9.99 kV : 0.01 kV、10.0 kV 以上 : 0.1 kV 采樣周期 約1.4 ms 溫度測量 測量范圍 0至40°C 測量精度 ±1°C*3 顯示最小單位 0.1°C 采樣周期 1 s 濕度測量 測量范圍 10% 至85% RH 測量精度 ±5% RH*3 顯示最小單位 1% RH 采樣周期 1 s 靜電消除 監控功能 離子平衡 測量模式 離子平衡測量范圍 ±1 kV*4 測量精度 ±10 V*4*5 測量電壓顯示最小單位 1 V*4 靜電清除時間 測量模式 充電電壓 ±1400 V*4 靜電消除時間顯示最小單位 0.1 s*4 測量時間 0 至99 s*4 激光分類 1類激光產品 (IEC60825-1: 2014 FDA(CDRH)Part1040.10*6) PC 接口 USB2.0 全速 電源 五號堿性干電池2 個 電源 工作時間 8 小時 (帶電電位測量模式時) 環境抗耐性 環境溫度 0 至 +40 °C (無凍結、無凝結) 相對濕度 10 至 85 % RH (無凝結)*7 材料 SK-H050 : PC-ABS、PC、SUS/SK-H055 : PC、SUS、PTFE、PVC 重量 SK-H050：約 240 g、SK-H055：約 220 g *1 高精度模式時±100 V 以下、寬范圍模式時±1 kV 以下的情況。其他范圍為±10% (顯示值)。以0.8 s 響應時間測量時的值。 型號 SK-050 帶電電位測量 測量模式 高精度模式、寬范圍模式 參考距離 高精度模式 25 mm 寬范圍模式 100 mm 測量距離 高精度模式 5 至50 mm 寬范圍模式 60 至120 mm 測量范圍 高精度模式 ±2 kV*1 寬范圍模式 ±50 kV*1 測量精度 高精度模式 ±10V 寬范圍模式 ±100 V*2*3 采樣周期 約1.4 ms 溫度測量 測量范圍 0至50°C 測量精度 ±1°C*4 顯示最小單位 0.1°C 采樣周期 1 s 濕度測量 測量范圍 10% 至85% RH 測量精度 ±5% RH*4 顯示最小單位 0.1% RH 采樣周期 1 s 靜電消除 監控功能 離子平衡 測量模式 離子平衡測量范圍 ±1 kV*5 測量精度 ±10 V*5*6 測量電壓顯示最小單位 1 V*5 環境抗耐性 環境溫度 0 至 +50 °C (無凍結、無凝結) 相對濕度 15 至 85 % RH (無凝結) 材料 主體外殼 : PC、金屬部 : SUS、電纜 : PVC 重量 約 35 g *1 即便在測量范圍內，與檢測目標之間的距離比參考距離近時，也無法測量到測量范圍上限。 型號 SK-1000 SK-1050 類型 DIN 導軌安裝 主裝置/ 擴展裝置 主裝置 擴展裝置 顯示 顯示最小單位 0.001 kV 顯示范圍 ±99.999 kV 至99 kV (可4 級切換) 模擬電壓輸出 ±5 V、1 至5 V、0 至 5 V、輸出阻抗100 ?*1 無 模擬電流輸出 4 至20 mA、最大負載電阻350 ?*1 控制輸入 零位偏移輸入 非電壓輸入-voltage input*2 計時輸入 復位輸入 通道輸入 控制輸出 判斷輸出 集電極開路輸出 (可切換NPN/PNP、可切換N.O./N.C.)*3 警報輸出 集電極開路輸出 (可切換NPN/PNP、N.C.)*3 電源 電源電壓 10 至30 VDC、含紋波電流 (P-P)10%*4 Supplied from main unit*4 耗電量 1650 mW 以下 (30 V 時 55 mA 以下) (不含各輸出的負載電流)*5 1170 mW 以下 (30 V 時 39 mA 以下) (不含各輸出的負載電流)*5 環境抗耐性 環境溫度 0 至 +50 °C (無凍結、無凝結) 相對濕度 15 至 85 % RH (無凝結) 材料 主體外殼/ 前蓋 : PC 、觸鍵 : POM、電纜 : PVC 重量 約 150 g (含附屬品) 約 140 g (含附屬品) *1 選擇±5 V、1 至5 V、0 至5 V、4 至20 mA 其中之一使用。 型號 SK-035 SK-200 類型 感測頭 控制器 測量方法 V.S.S. 方法 測量模式 高精度模式,寬范圍模式 測量范圍 高精度模式 0 至 ±5 kV 寬范圍模式 0 至 ±30 kV 測量精度 高精度模式 ±10 V*1*2 寬范圍模式 F.S. 的 ±3%*3*2 模擬電壓輸出 輸出電阻 高精度模式 ±5 V 寬范圍模式 ±3 V 輸出電阻 100 ? 取樣時間 0.1 秒 控制輸入 類型 程序 (P1, P2, P3)，定時，保持重置 信號 NPN 或無電壓接觸信號 控制輸出 公差判斷 高/進行/低，NPN : 最大 100 mA (最大 40 V) N.O. 響應時間 0.2 秒 (平均測量數 : 1) 主要功能 對 SJ-F020 扇型靜電消除器風的反饋輸入，測量模式選擇，平均測量數設定，不同的保持， 控制輸出 警報輸出 NPN : 最大 100 mA (最大 40 V) N.C. 額定 電源電壓 24 VDC ±10 % 消耗電流 600 mA 以下 環境抗耐性 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 材料 特殊聚碳酸酯 聚碳酸酯 重量 約 330 g (包括 3 m 纜線) 約 900 g *1 在 8 至 12 mm 的測量距離和對一個 ±100 V 或以下的靜電荷測量得到。當電荷為 ±100 V 至 ±5 kV 時，測量精度是測量值的 ±10%。高精度靜電消除傳感器
特性
*2 滿足測量精度的范圍為±30 kV。
*3 25°C、50% RH 時
*4 需要使用 SK-H055。
*5 ±100 V 以下時。其他范圍為±10% (顯示值)。
*6 按照FDA(CDRH)Laser Notice No.50的規定，根據IEC60825-1基準實施分類。
*7 使用SK-H055 時為 10 至 60 % RH
*2 高精度模式時±100 V 以下、寬范圍模式時±1 kV 以下的情況。其他范圍為±10% (顯示值)。以平均次數 256 次測量出的值。
*3 滿足測量精度的范圍為±30 kV。
*4 25°C、50% RH 時
*5 需要使用OP-87934。
*6 ±100 V 以下時。其他范圍為±10% (顯示值)。
*2 將任意的輸入分配到4 根外部輸入線后使用。非電壓輸入額定值為ON 電壓2 V 以下、OFF 電流0.02 mA 以下。電壓輸入額定值為輸入最大額定值30 V 以下、ON 電壓7.5 V 以上、
OFF 電流0.05 mA 以下。
*3 NPN 集電極開路輸出額定值為最大50 mA/ch (安裝擴展裝置時為20 mA/ch)30 V 以下殘余電壓1 V 以下 (包含主裝置在內擴展6 臺以上時為1.5 V 以下)PNP 集電極開路輸出額定值
為最大50 mA/ch (安裝擴展裝置時為20 mA/ch)電源電壓以下殘余電壓2 V 以下 (包含主裝置在內擴展6 臺以上時為2.5 V 以下)
*4 包含主裝置在內擴展6 臺以上時請使用電源電壓20 至30 V。
*5 8 臺+ DL 連接時，變?yōu)樽畲?1.3 W。
上下限設定，面板鎖定，程序選擇。
*2 環境溫度固定在 25°C 時。
*3 在 68 至 72 mm 的測量距離測得。當電荷為 ±10 kV 至 ±30 kV 時，測量精度為 F.S. 的 ±5%。
