傳感器>>激光傳感器
DL 系列 通信單元
型號： DL 系列
品牌： 日本基恩士KEYENCE
產品描述
DL 系列 例如，主裝置、擴展裝置組合共 10 臺，從各自的放大器輸出 HH／High／Go／Low／LL5 種信號至 PLC 時，配線需要 52 根。如果以 DL 系列進行通信，僅為主裝置供電和通信電纜，僅需 3 根配線即可完成。 通過主裝置、擴展裝置最多可連接 15 臺，實現批量數據通訊。此外，可由 PC、PLC 改寫設定值，有助于大幅削減工時。 號 DL-EP1*1 傳感器連接規格 可連接的傳感器 D-bus 支持傳感器放大器*2 可連接臺數 最多 15 個單元 EtherNet/IPTM規格 支持功能 循環通信信息通信 (Explicit 信息通信)支持UCMM以及Class3 連接數 64 RPI (通信周期) 0.5至10000ms (0.5ms單位) 周期性通信的容許通信帶 6000pps 符合性測試 支持Version.A7 電源電壓 20 到 30 VDC、包含紋波、紋波 (P-P)： 最大 10 %、Class 2 (由連接的傳感器放大器供電) 消耗功率 1500 mW (30 V 時，最大 50 mA) 環境抗耐性 污染等級 2 環境溫度 -20 至 +55 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材質 主模組外殼： 聚碳酸酯 重量 約 70 g *1 與傳感器連接相關的內容，請參閱用戶手冊。 型號 DL-PD1 傳感器連接規格 可連接的傳感器 D-bus 支持傳感器放大器*1 PROFIBUS DP 規格 通信速度 9.6 kbit/s 至 12 Mbit/s 電纜長度 9.6 / 19.2 / 45.45 / 93.75 kbit/s : 1200 m 電源電壓 20 到 30 VDC、包含紋波、紋波 (P-P)： 最大 10 %、Class 2 (由連接的傳感器放大器供電) 消耗功率 1600 mW (24V 時，最大 65 mA) 環境抗耐性 環境溫度 -20 至 +55 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 重量 約 65 g *1 D-bus為KEYENCE傳感器放大器省配線系統的名稱。 型號 DL-CL1*1 支持版本 Ver. 2.00/Ver. 1.10 (切換方式) CC-Link規格 基站占用數 Ver. 2.00：1 站 8 倍/2 站 8 倍/4 站 2 倍 (切換方式)、Ver. 1.10：1 站/2 站/4 站 (切換方式) 站種類 遠程設備基站 傳輸速度 156 kbps/625 kbps/2.5 Mbps/5 Mbps/10 Mbps 站編號設定 1 至 64 電源電壓 20 至 30 VDC、包含紋波、紋波 (P-P)：最大 10 %、Class 2 (由連接 的 傳感器放大器供電) 重量 約 80 g *1 與傳感器連接相關的內容，請參閱用戶手冊。 型號 DL-RS1A*1 同步方式 起始同步 傳輸碼 ASCII 波特率 2,400/4,800/9,600/19,200/38,400 bps 可選 (出廠設置：9,600 bps) 數據位長度 8 位/7 位可選 (出廠設置：8 位) 奇偶校驗 無/偶/奇可選 (出廠設置：無) 停止位長度 1 位 數據區分 數據接收：自動辨認 CR 或 CR + LF 指示燈 通信指示燈 (綠色 x 2)、報警指示燈 (紅色)、 傳感器連接規格 可連接臺數 最多 15 個單元 (包括主模組) 電源電壓 20 至 30 VDC、包含紋波、紋波 (P-P)：最大 10 %、Class 2 (由連接 的 傳感器放大器供電) 消耗功率 最大 25 mA 環境抗耐性 環境溫度 -10 至 +55 °C 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材質 主模組外殼：聚碳酸酯 重量 約 53 g 通信方式 全雙工方式 *1 與傳感器連接相關的內容，請參閱用戶手冊。 型號 DL-DN1*1 DeviceNetTM規格 網絡電源 11 - 25 VDC (通過 DeviceNetTM 通信電源供給) 傳感器連接規格 可連接的傳感器 D-bus 支持傳感器放大器*2 可連接臺數 最多 15 個單元 DeviceNetTM規格 支持功能 I/O 通信 (Poll) /Explicit 信息通信 地址設定 0 至 63 (支持 PGM) 通信速度 (自動切換方式) 500 kbps, 250 kbps, 125 kbps 最大電纜長度 500kbps 粗電纜 100 m 細電纜 250kbps 粗電纜 250 m 細電纜 100 m 125kbps 粗電纜 500 m 細電纜 100 m 電源電壓 20 至 30 VDC、包含紋波、紋波 (P-P)：最大 10 %、Class 2 (由連接 的 傳感器放大器供電) 消耗功率 660 mW (30 V 時，最大 22 mA) 環境抗耐性 污染等級 2 環境溫度 -20 至 +55 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 重量 約 80 g *1 與傳感器連接相關的內容，請參閱用戶手冊。 型號 DL-RB1A*1 指示燈 報警指示燈 (紅色)、電源指示燈 (綠色) 傳感器連接規格 可連接臺數 最多 15 個單元 (包括主模組) BCD輸出規格 輸入/輸出端子 34 極連接器 (MIL 規格) 控制輸出 BCD 輸出：4 根 (1 位) × 6 位、符號輸出、選通輸出、報警輸出 NPN 開路集電極 40 V 20 mA 以下、剩余電壓 1 V 以下正邏輯/負邏輯 可切換 控制輸入 ID 選擇輸入：4 根、數據要求輸入無電壓輸入 (有接點/固態) 輸入時間 2 ms以上、短路電流 1 mA 電源電壓 20 至 30 VDC、包含紋波、紋波 (P-P)：最大 10 %、Class 2 (由連接 的 傳感器放大器供電) 消耗功率 最大 27 mA 環境抗耐性 環境溫度 -10 至 +55 °C 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材質 主模組外殼：聚碳酸酯 重量 約 46 g *1 與傳感器連接相關的內容，請參閱用戶手冊。通信單元

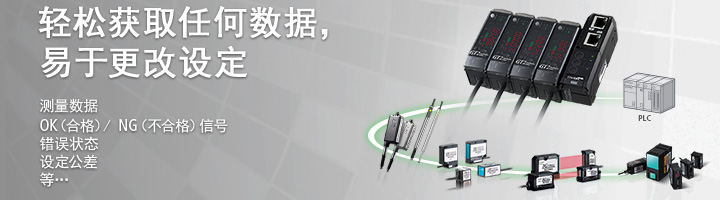

![輕松獲取任何數據，易于更改設定 [測量數據] [OK（合格）/ NG（不合格）信號] [錯誤狀態] [設定公差] 等…](/Uploads/image/20180921/1537497640550677.jpg)
兼容各種通信方式
特性
支持開放式現場網絡， 簡化了配線
批量讀取多個放大器數據，或更改設定
*2 D-bus為KEYENCE傳感器放大器省配線系統的名稱。
187.5 kbit/s : 1000 m
500 kbit/s : 400 m
1.5 Mbit/s : 200 m
3 / 6 / 12 Mbit/s : 100 m
數據傳輸：固定為 CR + LF
電源指示燈 (綠色)
*2 D-bus 為 KEYENCE 傳感器放大器省配線系統的名稱。
